什么是 SFP+ 端口？
一文读懂现场制作中的光纤传输技术
任何视频线缆都有其物理传输极限。在受控环境中，SDI 和以太网等基于铜缆的连接方式确实能表现出色——但一旦超出其标称范围，信号质量便会下降，系统可靠性大打折扣，而你赖以成片的珍贵素材，也可能无法完好无损地抵达终点。
对于那些摄像机与导播室不在同一房间，甚至不在同一栋建筑内的制作项目而言，这一物理限制将成为致命的操作瓶颈。而 SFP+ 端口正是为打破这一瓶颈而生。它允许在摄像机或切换台内部直接插入可热插拔的光纤模块，将视频传输距离从区区数米延伸至数公里，全程信号零衰减，且无需任何额外的转换设备。
本指南将为您全面解析什么是 SFP+ 端口、光纤传输的底层工作原理，以及如何为您的制作环境挑选最合适的部署方案。
距离之困：为什么铜缆传输存在物理天花板？
在探讨 SFP+ 的具体作用之前，我们首先需要深刻理解它所解决的痛点。
铜缆通过电流来承载视频信号。当电流沿着线缆传输时，其强度会随距离自然衰减——这一现象被称为“信号衰减（Signal attenuation）”。传输的数据速率越高，这种衰减发生得就越快。这并非制造缺陷或质量问题，而是电传输固有的物理属性，无论线缆的品牌或规格如何，这一规律都无法打破。
在实际应用中，这意味着所有基于铜缆的视频连接都存在一个可靠的物理传输极限：
标准以太网（Cat6）：在信号开始衰减前，传输距离约为 100 米。
3G-SDI 同轴电缆：在标准广电同轴电缆上，传输距离约为 100 米。
12G-SDI 同轴电缆：由于高频信号在相同距离内衰减更快，在标准线缆上的传输距离仅为 45 到 50 米左右。
在演播室或会议室等小型空间中，这些传输极限尚且可以接受。但一旦制作规模扩大，它们就会成为真正的制约因素——例如放置在体育场远端的摄像机、安装在大型礼堂后方的 PTZ 摄像机，或是需要在园区多栋建筑之间传输的信号。在这些场景下，铜缆往往在信号抵达目的地之前就已经耗尽了传输能力。
传统的应对方案是使用信号放大器（Repeater）——将其部署在传输链路的中途，接收衰减的信号、进行放大后再继续发送。这种方案虽然可行，但不仅增加了硬件成本，还引入了额外的故障节点。特别是在 12G-SDI 应用中，还需要配备支持该特定数据速率的专用放大器。对于长距离或复杂的布线链路，放大器链本身就会演变成一个棘手的基建难题。
光纤线缆则从根本上改变了这一局面——它并非通过在链路中途放大信号来解决问题，而是采用了一种衰减率极低的传输介质。这使得信号在铜缆根本无法企及的超长距离上，依然能够完好无损地抵达终点。

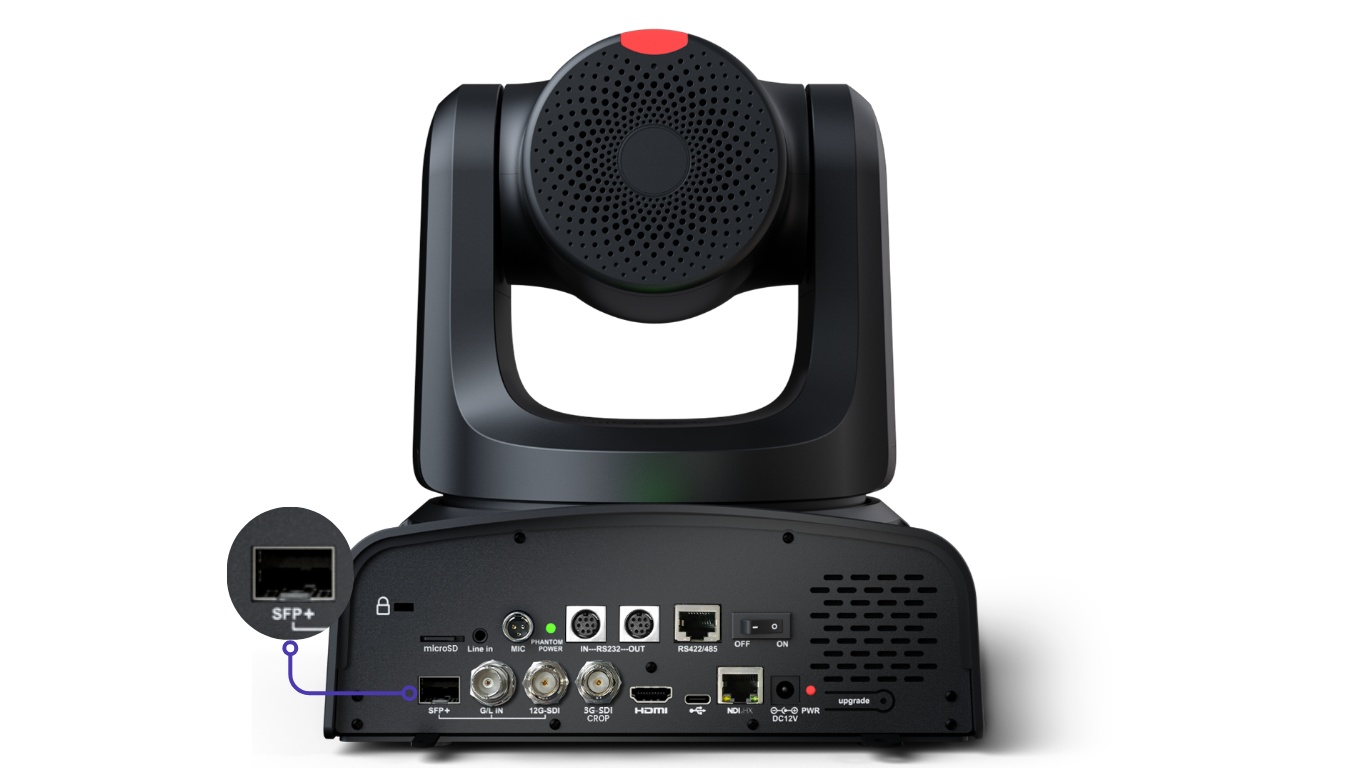

什么是 SFP+ 端口？
SFP+ 的全称是“小型可热插拔增强型接口（Small Form-factor Pluggable Plus）”。它是一种标准化的、支持热插拔的接口插槽，广泛配备于专业摄像机、交换机和各类视频设备中，用于插入可互换的收发器模块，从而实现视频或数据的传输。
如果这个定义听起来过于技术化，我们不妨换个更直观的理解方式。你可以把 SFP+ 端口想象成摄像机上的一个“通用插座”——一个本身并不具备特定功能的标准化插槽。真正决定信号传输方式的，是你插入其中的模块。插入铜缆模块，它就是一段短距离的电气连接；插入多模光纤模块，它就能实现数百米的可靠传输；而插入单模光纤模块，你甚至能将视频信号无损传输数公里。同一个端口，只需更换模块，就能解锁完全不同的传输能力。
这正是 SFP+ 与 BNC 或 HDMI 等传统固定视频接口的本质区别。BNC 端口永远只能是 BNC 端口——它只能通过铜缆传输电信号，别无他用。而 SFP+ 端口则是一个“平台”。你选择的模块，决定了传输介质、传输距离以及信号类型。
在专业 PTZ 摄像机的实际应用中，这种模块化设计带来了直接的实战优势：在常规演播室中，你可以使用铜缆 SFP+ 模块进行短距离部署；而当需要转移到大型场馆时，只需换上光纤模块即可实现长距离传输。整个过程无需任何外部转换设备，无需在信号链路中增加额外的转换盒，甚至无需改变摄像机与切换台或路由器之间的物理连接方式。
光纤传输是如何工作的？
要理解为什么光纤线缆能比铜缆传输远得多的距离，其实只需明白一个最基础的物理差异：铜缆传输的是电流，而光纤传输的是光。
电与光：为什么这很重要？
当视频信号在铜缆中传输时，它以电流的形式存在。正如前文所述，电流在传输过程中会自然衰减——线缆越长，信号越弱。这就是铜缆连接存在实际距离极限的根本原因。
光纤线缆的工作原理则完全不同。它不传输电流，而是让光脉冲穿过一根极细的玻璃或塑料纤维（其直径大约只有一根头发丝那么粗）。视频信号首先在一端被转换为光，穿过光纤后，再在另一端被转换回电信号。由于光在玻璃纤维中传输时的能量损耗，远远低于电流在铜缆中的损耗，因此信号在传输极远距离后，依然能保持极低的衰减率。
光纤传输的两大额外优势
除了超长距离，光纤还带来了铜缆无法比拟的两大优势：
完全免疫电磁干扰：铜缆中的电信号极易受到附近电气设备、电力线、电机等电磁干扰源的影响。而光信号对此完全免疫。在体育场馆、演唱会现场、医院或工业厂房等同时运行大量电气设备的环境中，当铜缆还在苦苦挣扎时，光纤依然能保持完美的信号完整性。
彻底的电气隔离：由于光纤传输的是光而非电，线缆两端之间不存在任何电气连接。这从根本上消除了“地环路（Ground loop）”问题——这是铜缆视频系统中最常见的画面噪点来源，通常是由建筑物内不同位置的设备存在微小电位差引起的。
单模光纤 vs. 多模光纤
并非所有的光纤线缆都是一样的。光纤主要分为两种类型，它们的核心差异决定了信号的传输距离：
多模光纤（Multimode fiber）：拥有较宽的纤芯（直径通常为 50 或 62.5 微米），允许多束光同时通过多条路径传输。这使得它的制造成本更低，且更容易进行熔接和布线。但这也意味着光脉冲在长距离传输时会发生一定程度的扩散，其可靠的传输距离通常被限制在 300 到 550 米左右（具体取决于线缆和模块的规格）。
单模光纤（Single-mode fiber）：拥有极窄的纤芯（直径通常为 9 微米），迫使光只能沿着单一的路径直线传输。这极大地减少了长距离传输中的信号衰减，使其能够根据所用模块的不同，实现 2公里、10公里、20公里甚至更远的可靠传输。当摄像机与导播室位于不同建筑，或需要跨越大型室外场馆进行布线时，单模光纤是绝对的标准选择。
多模光纤
纤芯尺寸：50 - 62.5 微米
最大传输距离：300米 - 400米
光源：LED / VCSEL（垂直腔面发射激光器）
单模光纤
纤芯尺寸：9 微米
最大传输距离：10公里 - 40公里以上
光源：Laser（激光器）
对于大型场馆中的大多数永久性安装项目而言，单模光纤是最具实用价值的选择——单模光纤线缆本身的成本非常低廉，而它所提供的超长距离灵活性，绝对物超所值，足以覆盖单模 SFP+ 模块略高的采购成本。

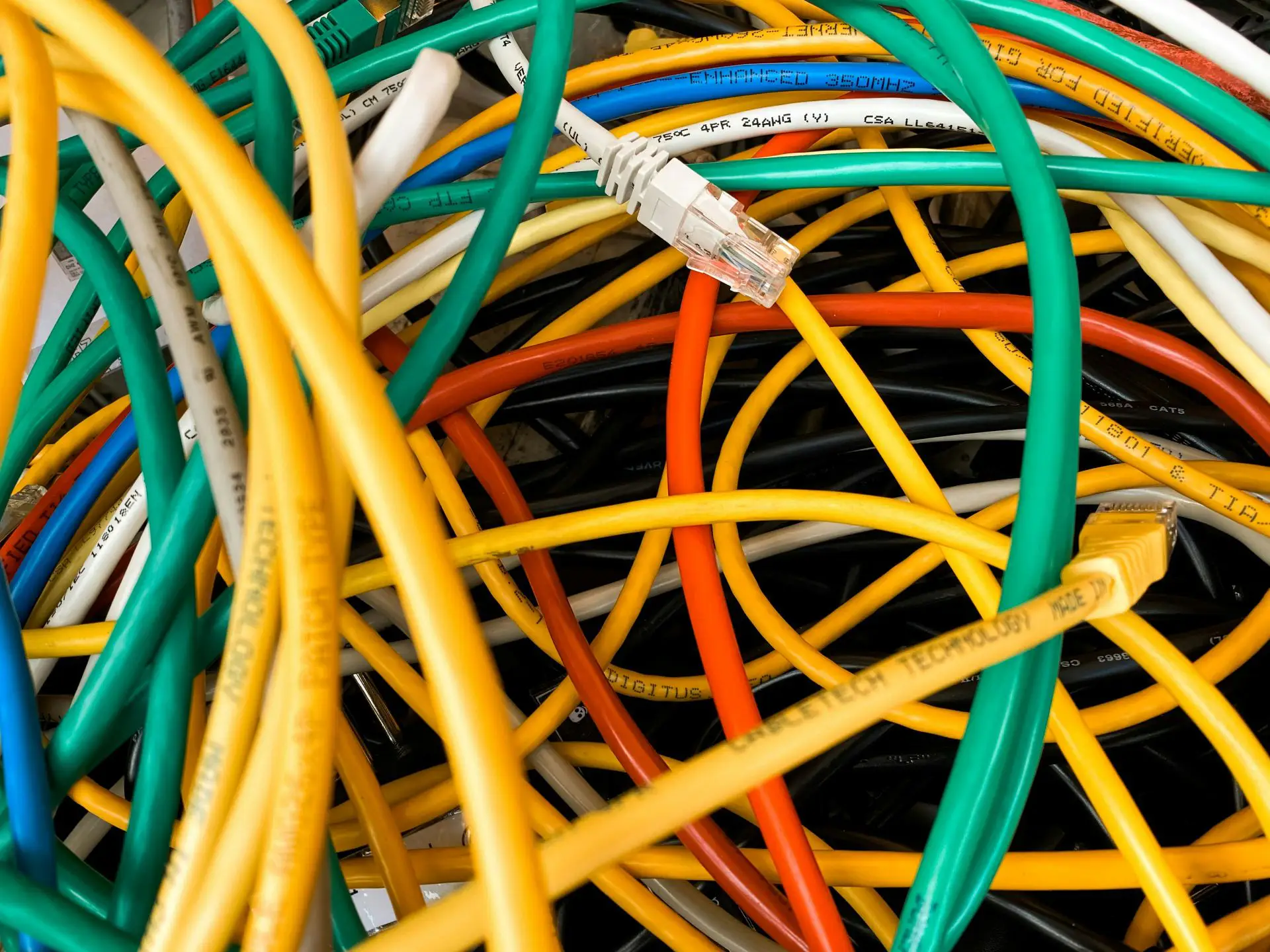

SFP+ 模块：为现场制作挑选最合适的光纤方案
SFP+ 端口为制作系统提供了极大的灵活性，但端口本身仅仅是个起点。实际的传输性能，完全取决于你插入了哪种 SFP+ 模块。
不同的 SFP+ 模块支持不同的传输介质、传输距离和应用场景。选型的关键并不在于寻找“性能最强”的选项，而在于挑选与你的物理布线、距离需求和预算最完美匹配的模块。
SFP+ 模块的主要类型
铜缆 SFP+ 模块（DAC 线缆）
这类模块使用短铜缆而非光纤，专为机柜内部或设备紧密相邻的连接而设计，传输距离通常在 1 到 10 米之间。在视频制作中，它们非常适合用于连接导播室或广电机柜内的设备，例如将切换台连接到路由器或网络存储设备。但有一个重要限制：DAC 线缆不支持 PoE（以太网供电），因此无法为远端的摄像机供电。对于摄像机的连接，即使是短距离，大多数工程师也更倾向于使用标准网线——因为它支持 PoE，且在户外现场部署时更加灵活。
多模光纤模块
这类模块使用多模光纤线缆，工作在 850nm 波长下，支持约 300 到 550 米的传输距离。它们是大型室内场馆的实用之选——例如大学礼堂、会议中心或中型体育场馆。在这些场景中，摄像机与导播室位于同一栋建筑内，但超出了铜缆的传输范围。多模模块通常比单模模块更便宜，在短距离的长距离传输中极具性价比。
单模光纤模块
这类模块使用单模光纤线缆，工作在 1310nm 或 1550nm 波长下，支持远得多的传输距离——提供 2公里、10公里、20公里甚至 40公里等多种规格。当摄像机与导播室位于不同建筑、布线需要跨越室外空间，或者需要为未来的摄像机位置调整预留灵活性时，单模光纤是最佳选择。虽然单模模块的成本略高于多模模块，但单模光纤线缆本身实际上比多模线缆更便宜——这使得单模光纤在长距离的永久性安装项目中成为更具成本效益的选择。
DAC（直连铜缆）
传输介质：双绞铜缆 (Twinax Copper)
传输距离：1米 - 7米
传输延迟：超低延迟 (Ultra-Low)
最佳应用场景：本地导播室与机柜间跳线
多模光纤（MMF）
工作波长：850nm
纤芯规格：50/125µm (OM3/OM4)
传输距离：最高 400米 - 550米
最佳应用场景：单栋建筑内布线与中大型场馆
单模光纤（SMF）
工作波长：1310nm / 1550nm
纤芯规格：9/125µm (OS2)
传输距离：最高 10km / 40km
最佳应用场景：长距离传输、跨园区布线与虚拟制作
三大常见选型误区
01
两端模块不匹配
光纤链路的两端必须使用兼容的模块——即相同的光纤类型、相同的工作波长以及兼容的距离规格。如果在摄像机端插入单模模块（1310nm），而在交换机端插入多模模块（850nm），即使这两个模块在物理上都能完美插入各自的端口，最终也会导致信号完全中断。
02
距离规格选择不当
SFP+ 模块都有明确的最高传输距离额定值。如果在 5 公里的链路上使用额定距离为 2 公里的模块，将会导致连接失败或极不稳定——信号在到达终点前就会严重衰减。在为永久性安装项目采购模块时，务必选择距离规格明显大于实际布线长度的模块，以预留出连接器和配线架可能带来的额外损耗余量。
03
使用了错误的光纤线缆类型
单模模块必须搭配单模光纤线缆，多模模块必须搭配多模光纤线缆。这两种线缆从外观上看十分相似，但内部的玻璃纤芯完全不同，互不兼容。行业通常使用颜色编码来进行区分：多模光纤通常为橙色或水蓝色，而单模光纤通常为黄色。如果混用，即使在短距离下也无法传输任何信号。
SFP+ 在视频制作中的实战应用场景
在掌握了技术基础之后，我们来看看 SFP+ 光纤传输在专业视频制作中的实际应用——以及它为何已经从一种小众的专业方案，演变为广电基础设施的标配。
12G-SDI 与 SFP+ 的黄金组合
在专业现场制作中，12G-SDI 被广泛用于通过同轴电缆传输无压缩的 4K60 视频。然而，基于铜缆的 12G-SDI 连接通常被限制在 45 到 50 米左右，这在大型场馆、演播室和户外制作中往往会成为一大挑战。
SFP+ 接口提供了一种灵活的方案，通过光纤来延伸这些工作流。借助兼容的传输模块，配备 SFP+ 接口的摄像机可以通过光纤链路在更远的距离（从数百米到数公里）上发送专业视频信号，同时保持稳定的信号质量和超低延迟。
通过 SFP+ 传输的确切信号格式取决于摄像机的内部设计和支持的模块。部分系统采用“SDI over Fiber（光纤传输 SDI）”，而另一些则依赖基于 IP 的视频工作流，因此在部署前务必确认模块的兼容性。
对于需要长距离信号传输的制作环境，内置 SFP+ 接口可以通过减少对外部转换设备的需求来简化系统设计。Telycam 的 E10 和 E9 配备了原生 SFP+ 接口，为要求严苛的广电和现场活动应用提供了极具灵活性的光纤连接选项。
SFP+ 光纤发挥核心作用的四大场景

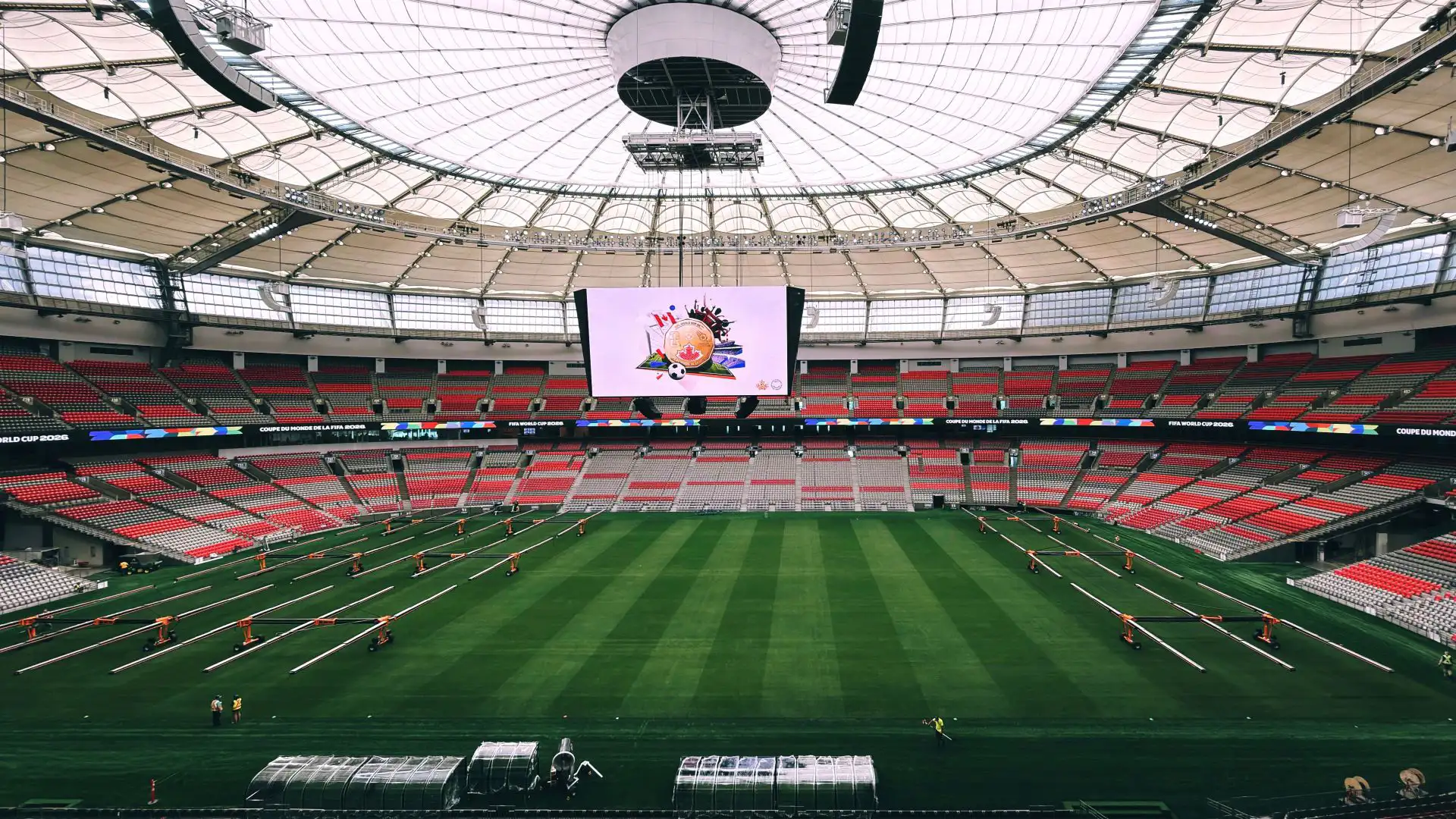

大型体育场馆
在体育场内，摄像机机位距离导播室可能长达数百米——无论是新闻发布席、场地边缘机位还是高空吊挂点，都经常超出铜缆的可靠传输范围。在广电场馆中，为这些位置铺设光纤是标准做法，而 SFP+ 模块允许现代 PTZ 摄像机直接接入现有的光纤基础设施，无需额外增加外部转换盒。

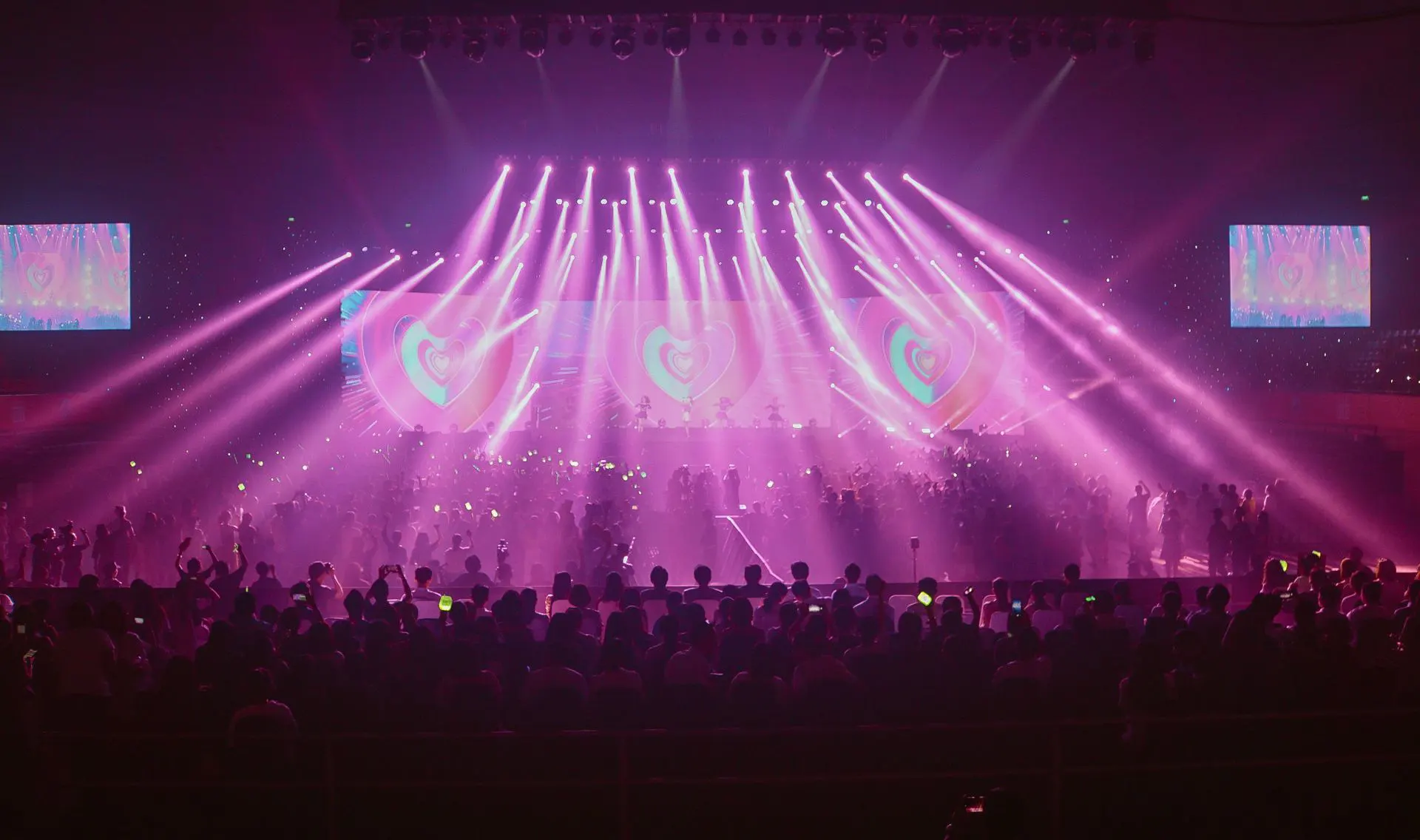

户外活动与音乐节
大型户外制作涉及大量电气设备——舞台电源、灯光桁架、发电机组等，它们产生的电磁干扰（EMI）足以破坏铜缆信号。光纤传输的是光而非电流，因此对电磁干扰完全免疫。这一物理特性使得光纤成为户外多机位制作的可靠之选，尤其是在布线需要穿过强电活动区域时。

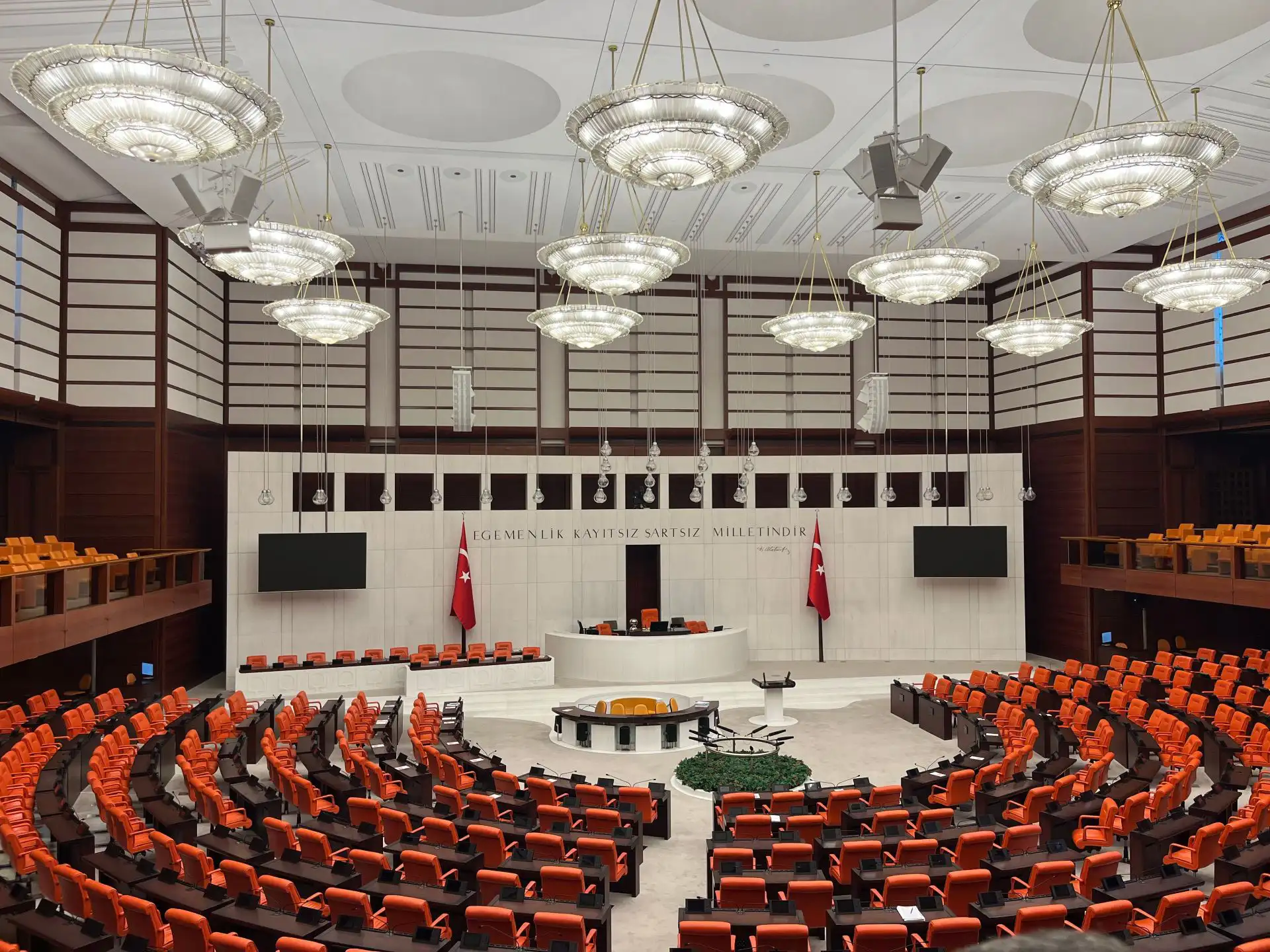

医疗与高安防设施
医院和政府设施面临着两个特殊挑战，而光纤能完美应对。在医疗环境中，MRI（核磁共振）等设备会产生强大的电磁场，干扰基于铜缆的视频信号——光纤的抗干扰能力使其成为这些空间唯一实用的选择。在政府或国防等高安防设施中，光纤还具备另一大优势：由于它不传输电流且不发射电磁辐射，其抗信号窃听能力远超铜缆，是注重信号安全的传输首选。

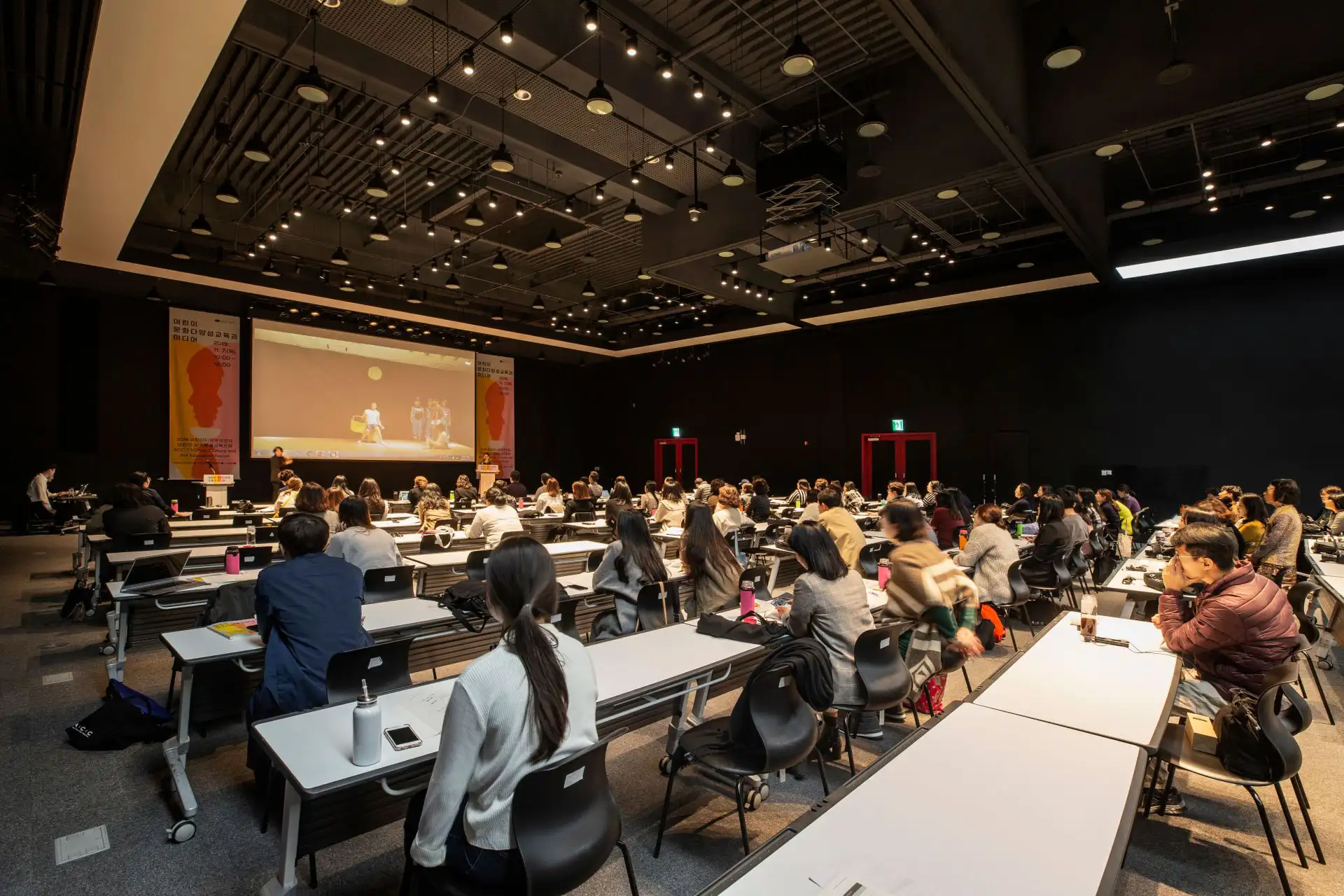

跨园区多建筑与永久性安装
拥有多栋建筑的大学、企业园区和宗教场所，需要在超出铜缆极限（且不使用中继器）的距离上共享视频信号。单模光纤只需一根线缆即可覆盖整个园区。对于永久性安装项目而言，光纤基础设施是一项长期投资——与铜缆在高弯折或高湿度环境中容易老化不同，光纤线缆极其耐用；同时，单模光纤提供的超长距离余量，确保了该基础设施在未来设备升级时依然能够胜任。
SFP+ 与其他长距离传输方案对比
| 方案 / 接口 | 原生 SFP+ 光纤 | 标准 RJ45 铜缆 | SDI 同轴 + 中继器 | HDMI 延长器 |
|---|---|---|---|---|
| 物理介质 | 光纤（单模 / 多模） | 双绞铜缆（Cat6 / Cat6A） | 75Ω 同轴铜缆 | Cat6 铜缆 / 有源光缆 |
| 最大可靠传输距离 | 数公里至数十公里（10km - 40km） | 严格限制在 100 米（328 英尺） | 约 200 米（每 50-100 米需串联中继器） | 50米 - 100 米（取决于延长器芯片组） |
| 信号与质量 | 100% 无损 （支持高带宽 Full NDI） |
取决于协议 （Full NDI 无损 / HX 压缩） |
100% 无损 （基带无压缩 SDI） |
有损 （通常经过轻度压缩） |
| 传输延迟 | 微秒级 （近乎零延迟） |
超低 （仅受限于网络编码延迟） | 绝对零延迟 | 低至中等 （取决于处理芯片组） |
| 抗电磁干扰（EMI）能力 | 100% 免疫 （彻底的电气隔离） |
较弱 （易受舞台电源与灯光干扰） | 较弱 （易受地环路与射频噪声干扰） | 极弱 （HDMI 握手协议对 EMI 极其敏感） |
| 部署复杂度 | 中等 （需选配 SFP+ 模块与光纤） | 极低 （即插即用，支持 PoE 供电） | 中等 （需为串联的中继器单独布线供电） | 较高 （需配备专用的 TX/RX 硬件及供电） |
| 最佳应用场景 | 专业广电、大型体育场、跨园区布线、XR 虚拟制作 | 中小型演播室、本地 IP 工作流、分布式网络 | 传统演播室、转播车（OB vans）、本地无压缩传统跳线 | 网络直播活动、基础会议室、轻量级信号延伸 |
FAQ（常见问题解答）
Q1：为什么不直接使用外部光纤转换器，而是要用 SFP+ 端口？
Q2：SFP 和 SFP+ 有什么区别？
核心区别在于带宽。标准 SFP 模块专为高达 1Gbps 的数据速率设计，而 SFP+ 支持高达 10Gbps 的高速带宽。
对于专业现场制作工作流而言，SFP+ 的 10Gbps 带宽对于高要求的应用至关重要，例如高质量 4K 视频传输、无压缩基带信号传输，以及高负载的 IP 网络流量。
Q3：如果我已经在用 NDI，还需要 SFP+ 吗？
它们并不冲突，反而是绝佳搭档！NDI 是一种视频传输协议（属于软件/编码层），而 SFP+ 是物理接口（属于硬件/线缆层）。
如果你的 NDI 工作流需要跨越数百米甚至跨园区传输，SFP+ 光纤连接能提供所需的超高速物理管道，确保高带宽的 Full NDI 信号在物理层没有任何瓶颈。
Q4：SFP+ 端口可以传输任何类型的视频信号吗？
不可以。SFP+ 端口本身只是一个模块化的硬件插槽，并不定义视频格式。实际的信号类型取决于摄像机的内部处理机制以及你插入的模块。
有些方案使用 SFP+ 进行“SDI over Fiber”的基带传输，而另一些则用于基于 IP 的视频传输。在部署前，请务必查阅制造商的规格说明，确保你的 SFP+ 模块与预期的视频信号格式相匹配。
Q5：光纤是否总是比 SDI 或以太网线更好？
并非如此。对于短距离的演播室部署，标准的 SDI 或以太网（Cat6）依然是最具性价比且即插即用的选择。
当你面临极长距离（超过 100 米）、严重的电磁干扰（如舞台灯光或发电机附近），或地环路问题时，光纤的优势便无可替代。在大型体育场、户外音乐节和跨园区多建筑场景中，光纤是绝对的首选。
结语
传输距离一直是专业视频制作中最实际的限制因素之一。铜缆可靠、经济且易于使用——直到布线长度超出了电学传输的物理极限。在过去，面对这一瓶颈，人们往往只能在妥协接受限制，或增加外部转换硬件（这不可避免地会带来系统复杂性和潜在故障点）之间做出选择。
SFP+ 端口的出现彻底改变了这一局面。通过将模块化的光纤接口直接内置于摄像机中，它将原本固定的基础设施限制，转化为了灵活的部署决策。同一台摄像机在演播室内可以通过铜缆连接切换台，在跨园区或大型体育场中则可以无缝切换为单模光纤连接——只需更换模块，无需更换设备。
对于任何正在规划长距离视频制作环境的团队而言——无论是大型场馆、跨园区多建筑布线、户外活动，还是深受电磁干扰困扰的设施——通过 SFP+ 进行光纤传输都是目前最完美的解决方案。它能在不压缩、无显著延迟的情况下传输信号，并彻底消除距离给铜缆带来的信号衰减问题。
Telycam 的 E9/E10 正是为这些部署场景配备了原生 SFP+ 接口——它为需要光纤灵活性的制作团队提供了一个内置选项，无需在信号链路中增加任何外部转换硬件，即可轻松应对各种严苛挑战。
